實驗室用電和普通的辦公室用電區別還是非常大的，必須充分考慮實驗室的儀器參數，特性要求，做到精準配送充分預留，特殊儀器還需要進行靜電釋放接地設計，而我們的現代化實驗室又更加強調信息化，智能化。那我們的弱電在設計的時候就要更加的穩妥和方便使用。

　　實驗室電路設計我們也叫做實驗室電氣工程設計，我們還會分強電和弱電兩個部分:　

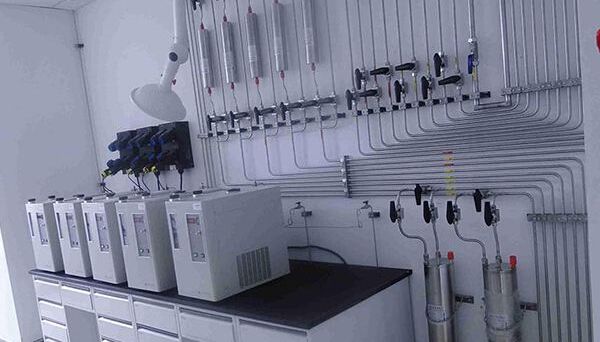

　　強電方面主要包含儀器用電、照明插座等:

　　強電設計應根據各儀器設備功率匯總，按功能間、樓層、整棟大樓一級一級的進行統計，每個儀器間單獨設置房間終端配電箱，且主要儀器需要單獨留出一個回路，不能與房間照明或其他插座串聯，這樣主要是方便儀器設備的使用和維護。樓層配電箱應安置在專用的配電房，設置門鎖，需專人管理。

　　實驗室應配備UPS(不間斷電源)為實驗室主要設備提供保護。根據實驗室設備用電參數，確定不間斷電源功率及電流參數，應注意不間斷電源的選擇應為實驗室發展預留足夠空間，考慮未來一段時間實驗室添置儀器設備的可能性及計劃購置儀器的參數，然后充分預留配電負荷。電插根據需要可設計在墻面或地面，地面電插應有一定程度的防水，電插位置應靠近所供電儀器，減少地面走線使實驗室更加整潔。由于不間斷電源散熱、噪音較大，實驗室規劃時在后部設置了獨立供電房并在房間中安裝專用空調。

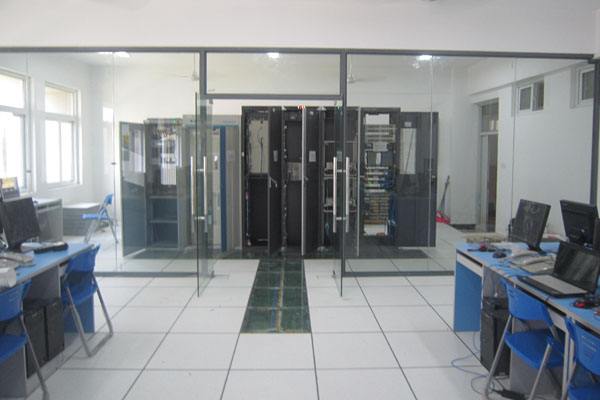

　　弱電包含：網絡、數據通信、廣播、視頻監控等等:

    現在是信息的時代，弱電就更加需要受到重視了，如果實驗室設計的時候，網絡有問題，又談什么實驗室智能化呢？可以說從基本的安全到數據分析，整套系統功能等等都已經和弱電分不開了，大家千萬不要重視強電而忽略是弱電，甚至有的實驗室設計廠家直接把弱電承包給其他網絡公司，這樣的做法是不可取的。因?yàn)槲覀冏鰧?shí)驗室設計很多地方都是非常嚴格的，和一般的情況很不一樣。

    總之，我們做做實驗室電路設計的時候，一定要把強電和弱電的工作都要做足，不能顧此失彼！
