分析化學實驗室的用途是非常廣泛的，本次分享的是廣東某藥廠的一個化學實驗室的案例，根據客戶實際需求，本化學分析實驗室主要分為三個實驗室區域

　　第一：分析室

　　第二：化學分析室

　　第三：儀器分析室

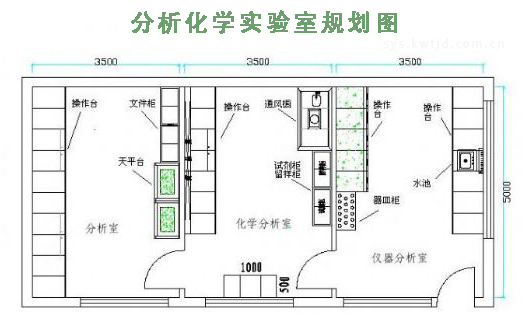

　　以下為具體的分析化學實驗室規劃圖，圖片不是特別清晰，但是完全可以看清主要結構和重要設備擺放和布局了?？此坪唵蔚倪@份分析化學實驗室里面其實包含的要求還是挺多的

　　,以下五大點

　　　1:建筑要求化驗室的建筑應耐火或用不易燃燒的材料建成，隔斷和頂棚也要考慮到防火性能。可采用水磨石地面，窗戶要能防塵，室內采光要好。門應向外開，大實驗室應設兩個出口，以利于發生意外時人員的撤離。

　　　2:供水和排水供水要保證必須的水壓、水質和水量以滿足儀器設備正常運行的需要。室內總閥門應設在易操作的顯著位置。下水道應采用耐酸堿腐蝕的材料，地面應有地漏。

　　　3:通風設施由于化驗工作中常常產生有毒或易燃的氣體，因此化驗室要有良好的通風條件，通風設施一般有3種：

　　　　a:全室通風：采用排氣扇或通風豎井，換氣次數一般為5次/時。

　　　　b:局部排氣罩：一般安裝在大型儀器發生有害氣體部位的上方。在教學實驗室中產生有害氣體的上方，設置局部排氣罩以減少室內空氣的污染。

　　　　c:通風柜：這是實驗室常用的一種局部排風設備。內有加熱源、水源、照明等裝置?？刹捎梅阑鸱辣慕饘俨牧现谱魍L(fēng)柜，內涂防腐涂料，通風管道要能耐酸堿氣體腐蝕。風機可安裝在頂層機房內，并應有減少震動和噪音的裝置，排氣管應高于屋頂2m以上。一臺排風機連接一個通風柜較好，不同房間共用一個風機和通風管道易發生交叉污染。博思博通風柜在室內的正確位置是放在空氣流動較小的地方，或采用效果較好的狹縫式通風柜。通風柜臺面高度800mm，寬750mm，柜內凈高1200-1500mm，操作口高度800mm，柜長1200-1800mm。條縫處風速 0.3-0.5m/s 視窗開啟高度為300-500mm。擋板后風道寬度等于縫寬2倍以上。

　　　　4:供氣與供電有條件的化驗室可安裝管道煤氣?；炇业碾娫捶终彰饔秒姾驮O(shè)備用電。照明 采用熒光燈。設備用電中，24h 運行的電器如冰箱單獨供電，其余電器設備均由總開關控制，烘箱、高溫爐等電熱設備應有專用插座、開關及熔斷器。博思博在室內及走廊上安置應急燈，備夜間突然停電時使用。

　　　　5:實驗臺主要由臺面、臺下的支架和臨時儲藏柜組成，為方便操作，臺上可設置藥品架，臺的兩端可安裝水槽。實驗臺面一般寬750mm，長根據房間尺寸，可為1500-3000mm，高可為800-850mm。臺面常用耐蝕貼面理化板、耐蝕實芯理化板、環氧樹脂板或高溫陶瓷板等制成。理想的臺面應平整、不易碎裂、耐酸堿及溶劑腐蝕，耐熱，不易碰碎玻璃器皿等。

　　總之，你能從這份分析化學實驗室里面看到或者想象的到嗎？可能從規劃圖里面有標記字的地方看的出一些，比如操作臺對應就是我們說的實驗臺了，但是具體的東西就屬于更加詳細的設計圖才能體現了。通風柜大家應該可以看到規劃圖里面是有的，更多內容需要你慢慢去研究了，但實際情況往往比表面看到的更加復雜，可能規劃圖是一模一樣的，那里面包含的內容和規范可就千差萬別了，真心希望有需求的客戶直接聯系我們科瓦特，咨詢免費哦！為了方便大家能收集到更多的分析化學實驗室規劃圖，我們特意整理了一些供大家下載：分析化學實驗室規劃圖下載
